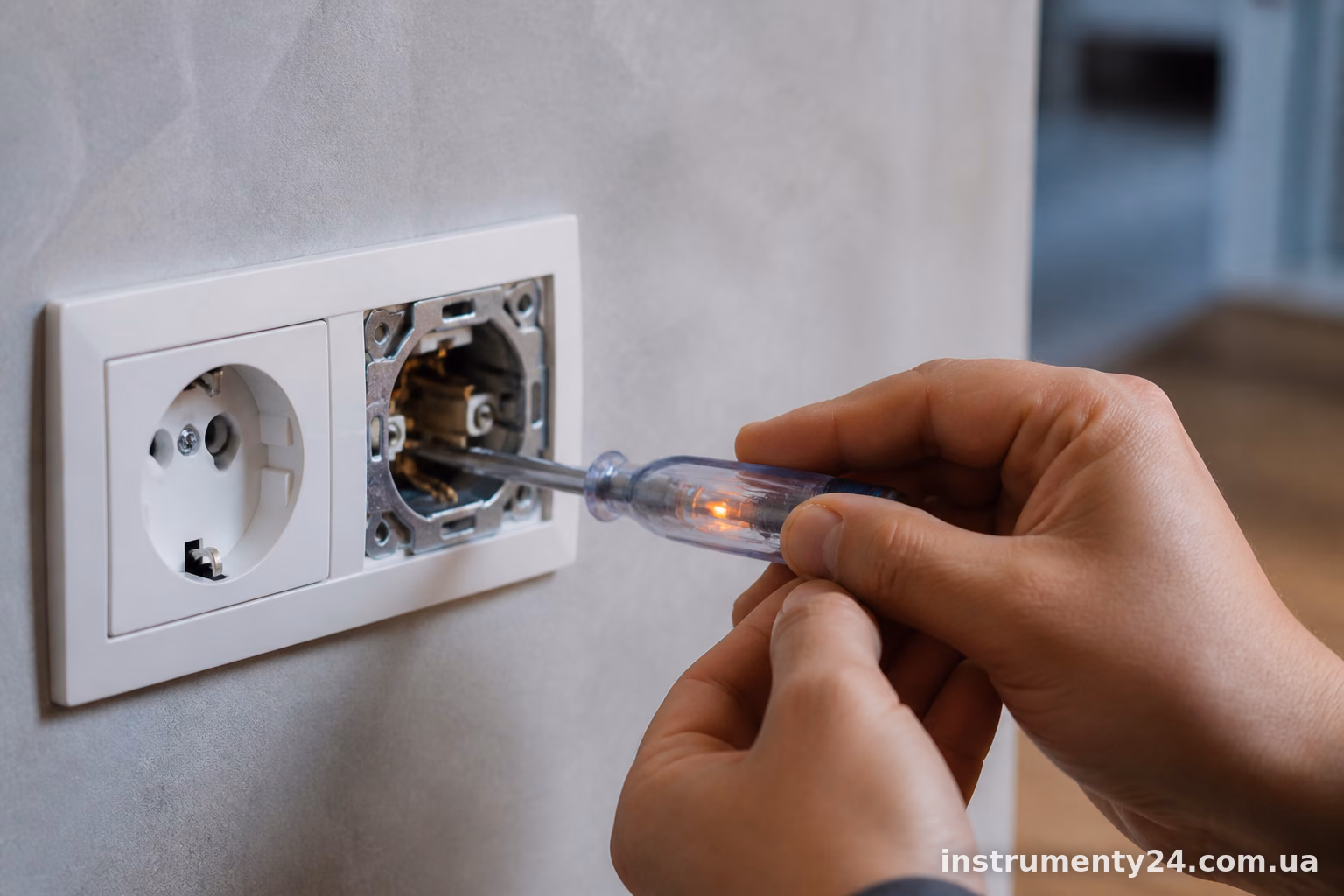

Що таке індикаторна викрутка і навіщо вона взагалі потрібна
Індикаторна викрутка — це найпростіший інструмент для перевірки наявності напруги в розетці, вимикачі, дроті чи на корпусі побутової техніки. Виглядає як звичайна викрутка з прозорою ручкою, всередині якої сидить неонова лампочка та резистор на кілька сотень кілоом. Коли жало торкається фазного провідника, а палець лежить на контактній пластині зверху ручки, через тіло людини (через опір шкіри, який тут виступає своєрідним “резистором для замикання кола”) протікає мізерний струм — десятки мікроампер, безпечні для здоров’я. Цього достатньо, щоб лампочка засвітилась.
Штука копійчана, продається в будь-якому господарчому магазині за 20-40 гривень, а користі від неї — купа. Електрик з таким інструментом вирішує половину побутових питань за секунду: чи є напруга в розетці, який провід фазний, а який нульовий, чи справний вимикач.
Але важливо розуміти одразу: це не точний вимірювальний прилад. Це індикатор — він каже “так” або “ні”, але не показує величину напруги.

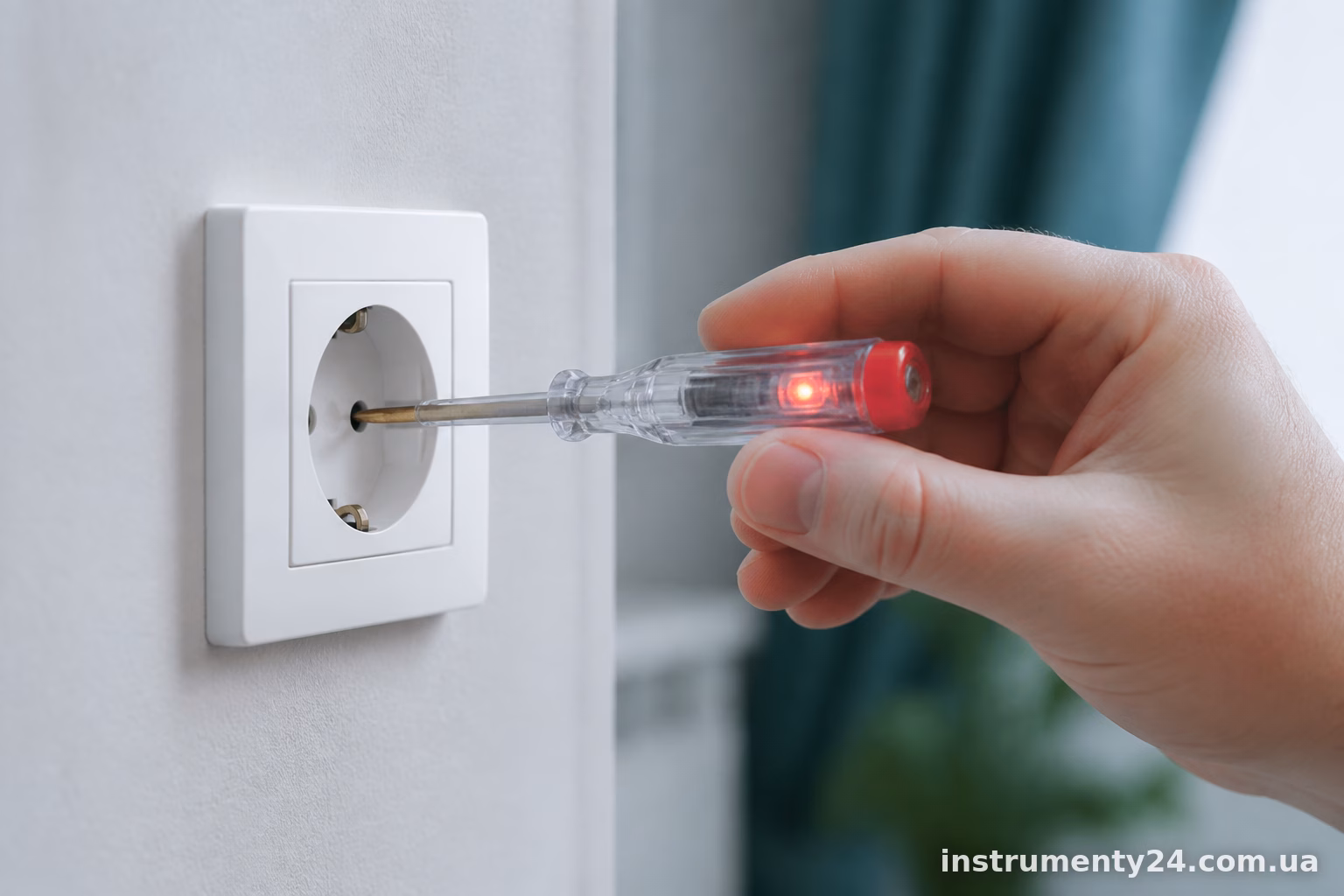

Принцип роботи: чому лампочка спалахує
Ланцюг замикається через людину. Звучить страшнувато, але насправді безпечно, бо струм настільки малий, що ви його навіть не відчуєте — максимум легке поколювання, і то не завжди.
Схема проста:
- жало торкається фазного провідника;
- палець лежить на металевому контакті на верхівці ручки;
- струм проходить через резистор, неонову лампочку, ваше тіло і йде через землю (заземлення будівлі, батареї, мокру підлогу — будь-що з нульовим потенціалом).
Якщо торкнутися нульового провідника — кола не буде, лампочка не загориться. Це і є основний принцип: викрутка реагує тільки на фазу.
Як користуватись індикаторною викруткою: покроково
Тут все елементарно, але кілька нюансів варто знати заздалегідь, бо саме на них новачки і спотикаються.
- Візьміть викрутку так, щоб великий палець лежав на металевому контакті зверху ручки. Це обов’язково — без контакту з пальцем коло не замкнеться і лампочка не спрацює, навіть якщо фаза є.
- Торкніться жалом контакту, який перевіряєте — отвір розетки, клему вимикача, оголений провід.
- Спостерігайте за лампочкою. Загорілась — перед вами фаза. Тиша — або це нуль, або напруги немає взагалі.
Для перевірки розетки просто вставте жало в один отвір, потім у другий. У більшості українських розеток фаза й нуль розташовані хаотично — стандарту “фаза завжди зліва” не існує, тому перевіряти треба обидва гнізда.
Щоб перевірити вимикач на обрив, викрутку прикладають до контактів при знятій кришці — але тут вже потрібна певна обережність і розуміння, що ви робите, бо працюєте з відкритою проводкою.

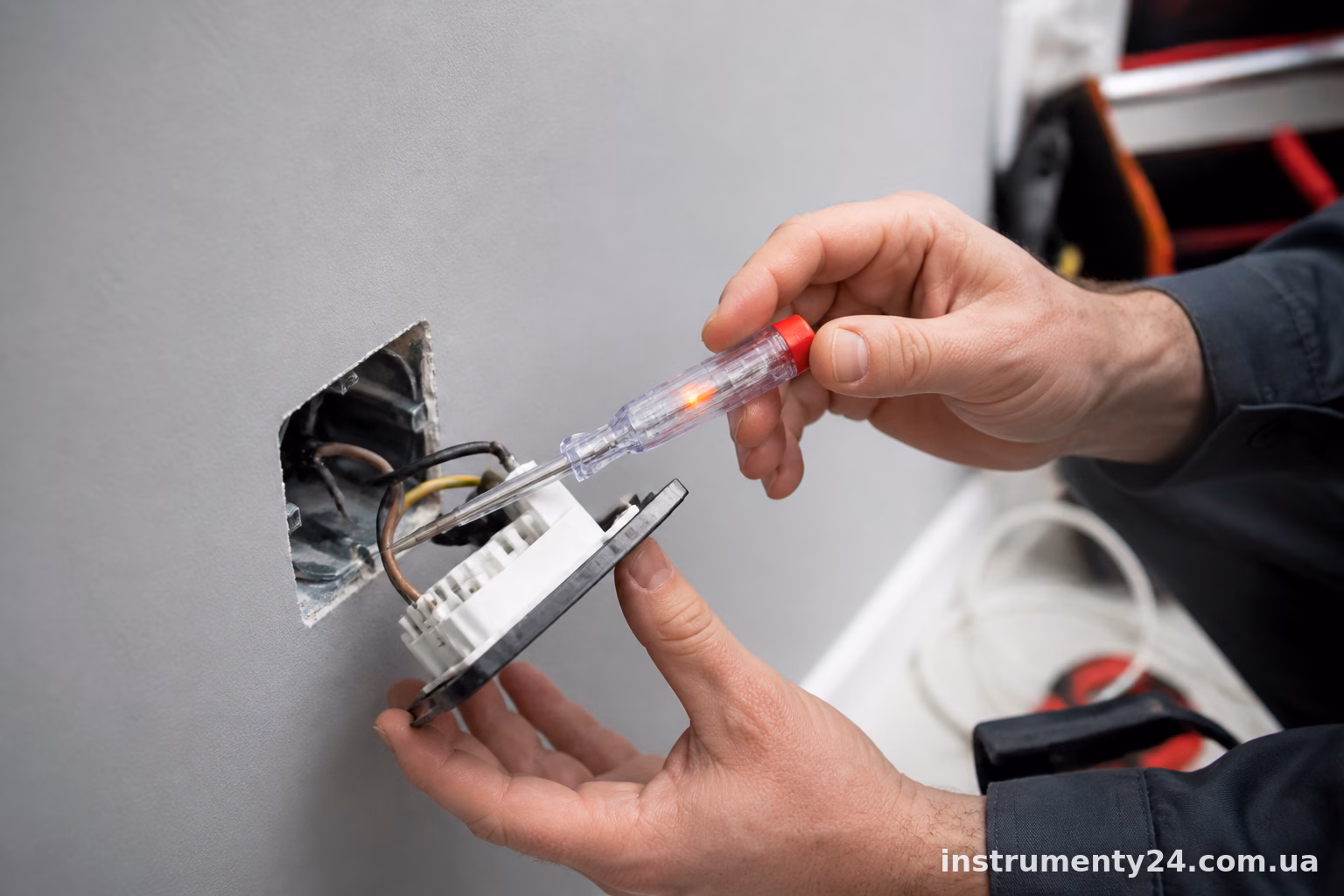

Типові помилки, через які викрутка “бреше”
Найчастіша скарга — “лампочка не горить, хоча напруга точно є”. Причин зазвичай кілька:
- Ви стоїте на дерев’яній підлозі в сухому взутті на гумовій підошві — коло просто не замикається через землю, бо опір занадто великий.
- Палець недостатньо щільно притиснутий до контактної площадки.
- Сама викрутка несправна — перегоріла лампочка або окислився резистор. Перевірте на завідомо робочій фазі перед серйозною роботою.
- Дуже низька напруга в мережі через несправність проводки — сигнал слабкий, лампочка ледь блимає.
Буває і навпаки — індикатор світиться там, де фази бути не повинно. Це називається “наведена напруга” — коли поруч проходить кабель під навантаженням і на сусідньому, теоретично знеструмленому проводі, з’являється невеликий потенціал. Індикаторна викрутка через високу чутливість може на це відреагувати слабким світінням. Мультиметр у такому випадку покаже кілька вольт замість повних 220.
Чи можна перевірити фазу без індикаторної викрутки
Так, можна, і способів декілька. Наскільки вони зручні — вже інше питання.
Мультиметр. Найточніший спосіб з усіх побутових варіантів. Переводите прилад у режим вимірювання змінної напруги (зазвичай позначка ~750V або ACV), один щуп у розетку, другий торкаєте до заземленого предмета — батареї опалення, корпусу металевої труби. Якщо мультиметр показує близько 220 В — це фаза. На нулі покаже нуль або кілька вольт наведеної напруги.
Контрольна лампа. Дідівський спосіб з часів, коли індикаторні викрутки ще не продавались на кожному розі. Беруть звичайну лампу розжарювання, вкручують у патрон з двома проводами, один провід чіпляють до заземленого предмета, другим торкаються потенційної фази. Загорілась — є напруга. Метод робочий, але не найбезпечніший — контакт з голими проводами тут значно ближчий, ніж з ізольованою ручкою викрутки.
Двополюсний індикатор (тестер напруги без контакту з тілом). Це вже більш сучасний і безпечний прилад — два щупи прикладаються до двох точок, всередині світлодіод або дисплей показує наявність напруги. Такий пристрій не потребує замикання через людину, тому працює навіть у гумових рукавичках чи на ізольованій поверхні.
Безконтактний детектор напруги. Маленька ручка з батарейкою, яка пищить або блимає, якщо піднести її до проводу під напругою, навіть не знімаючи ізоляції. Дуже зручна річ для пошуку обриву в кабелі чи перевірки, чи вимкнули ви точно потрібний автомат на щитку. Але для розеток працює гірше — там сигнал слабкий і металевий корпус розетки може його екранувати.
“На око” за ознаками. Це вже не перевірка, а здогадки — блимає лампочка в люстрі, спрацьовує УЗО при підключенні приладу, б’є струмом при дотику до корпусу пральної машини (це взагалі привід негайно шукати електрика, а не грати з перевіркою фази). Такий спосіб годиться хіба для орієнтовного розуміння ситуації, але точним його не назвеш.
Найпростіший і найбезпечніший варіант з усіх — це все ж індикаторна викрутка або двополюсний тестер. Мультиметр точніший, але вимагає розуміння, як ним користуватись, і трохи більше часу на процедуру.

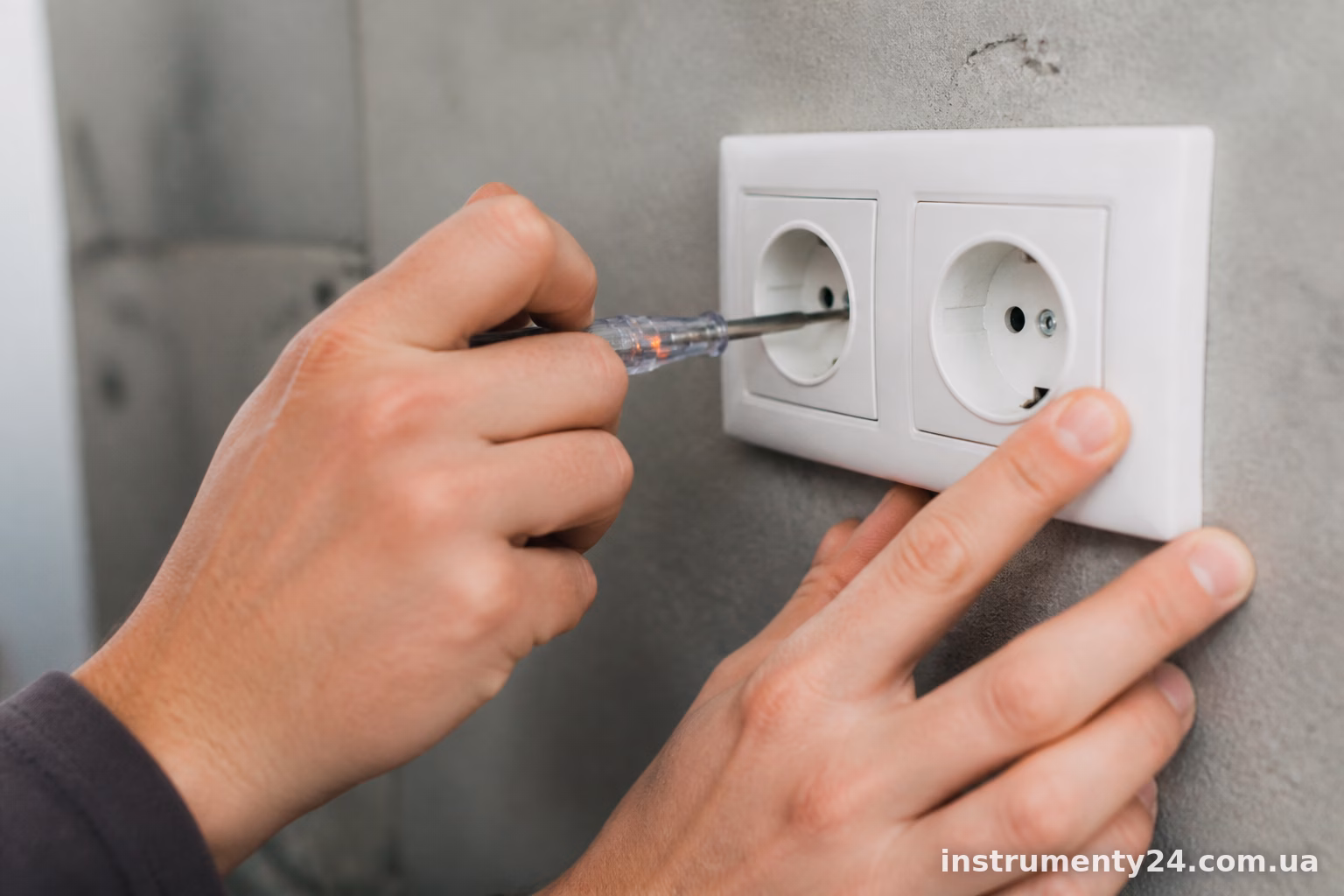

Коли індикаторної викрутки недостатньо
Є ситуації, де одна лампочка нічого не скаже напевно. Наприклад, коли треба перевірити напрямок обриву в довгому кабелі — індикатор покаже наявність фази в точці дотику, але не підкаже, де саме стався розрив. Тут вже потрібен прозвон мультиметром або спеціальний трасувальник кабелю.
Так само з визначенням величини напруги — якщо в мережі просідання до 180 В, викрутка все одно засвітиться, бо їй достатньо самого факту наявності струму. А от чи працюватиме холодильник при такій напрузі — це вже питання до мультиметра, а не до індикатора.
Ще один нюанс — робота з трифазними мережами, гаражами, щитками на дачі зі старою радянською проводкою. Там частенько зустрічається “блукаюча фаза” через погане заземлення, і індикаторна викрутка може світитись слабко на кількох проводах одразу. У такій ситуації без мультиметра розібратись важко.
Наостанок
Індикаторна викрутка — річ, яку варто мати в кожному будинку поруч з молотком і рулеткою. Вона не замінить повноцінний мультиметр для точних вимірювань, але для швидкої перевірки “чи є фаза” — ідеальний варіант: копійчана, компактна, не вимагає жодних навичок. Головне — пам’ятати про палець на контактній площадці і не забувати, що лампочка сигналізує про наявність напруги, а не про її безпечний рівень. Якщо є сумніви чи мова йде про серйозний ремонт проводки — краще підстрахуватись мультиметром або взагалі покликати електрика.
