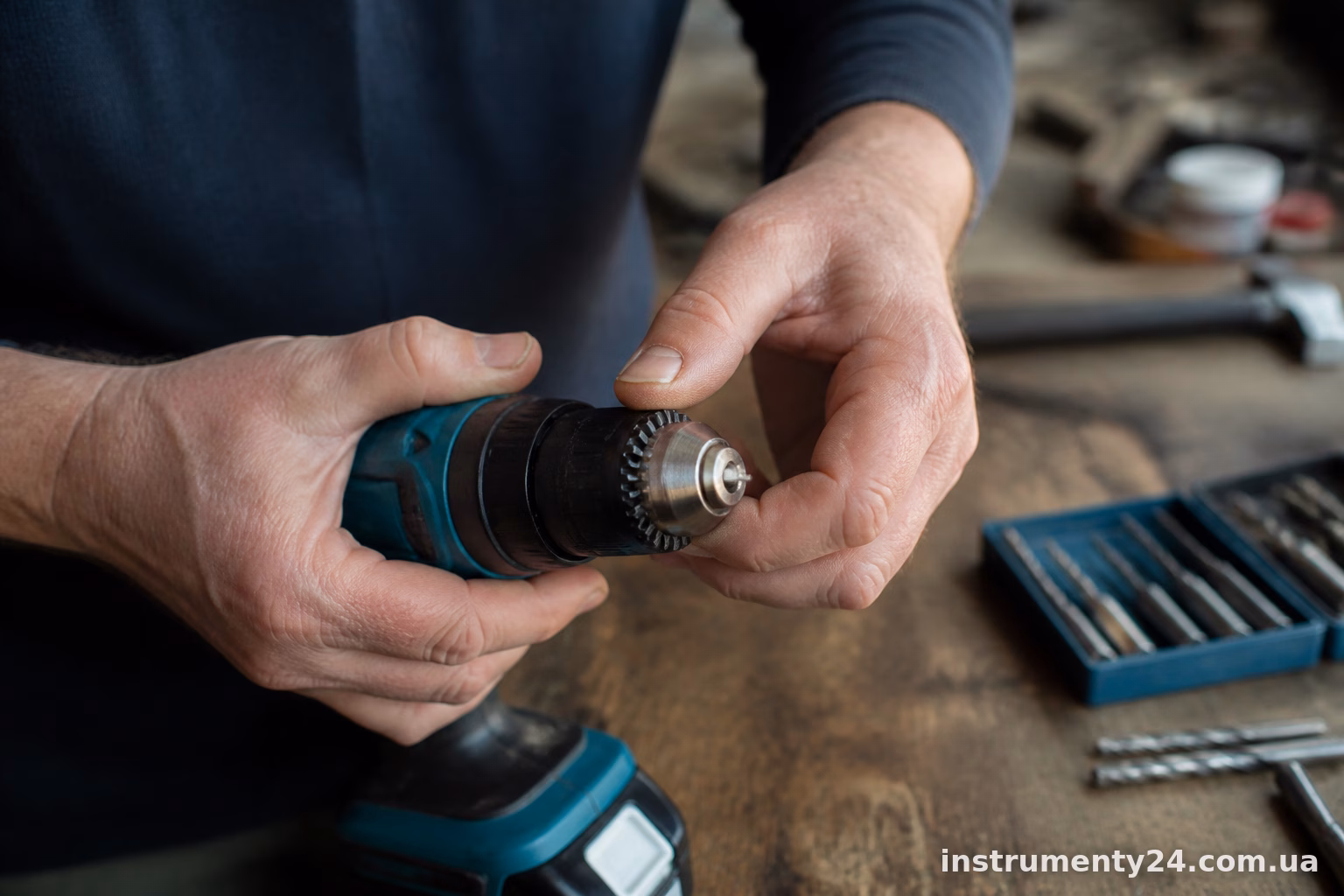

Коли патрон намертво прикипів до шпинделя
Заклинений патрон — класична біда, з якою рано чи пізно стикається кожен, хто хоч трохи працює з дриллю. Особливо якщо інструмент старенький, або ним користувались рідко, а зберігали десь у сирому гаражі. Іржа, металевий пил, стружка від свердління — все це забивається в різьбу чи конус кріплення і намертво його схоплює. Буває й простіше: хтось перетягнув патрон ключем занадто сильно, і тепер він ні в яку не хоче відкручуватись.
Перш ніж братися за молоток (а спокуса велика, знаю), варто розібратися, який у вас тип кріплення патрона. Від цього залежить і сама методика зняття.

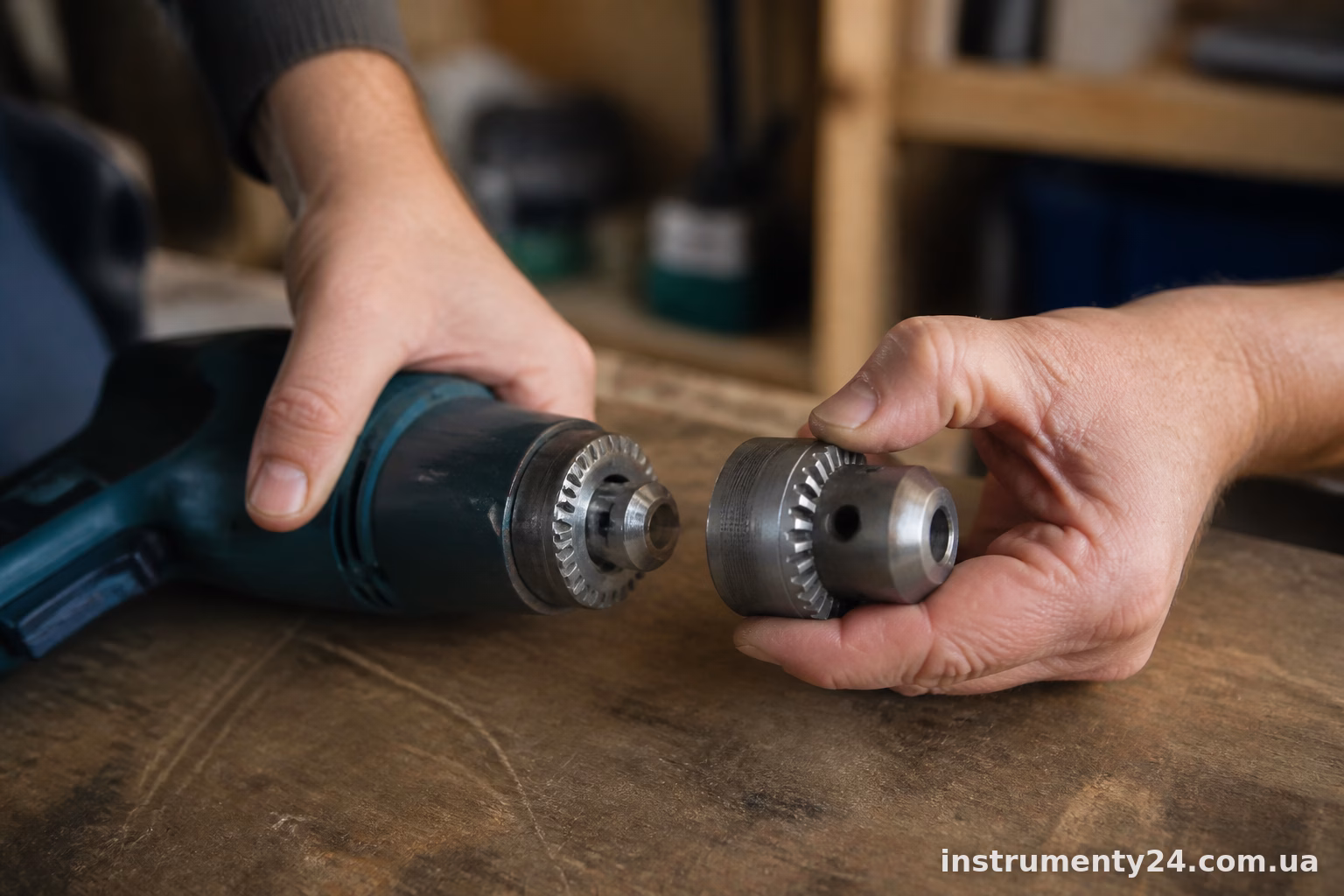

Спочатку — визначаємо тип кріплення
На дрилях зустрічаються переважно три варіанти:
- Різьбове кріплення — патрон накручений на шпиндель, як гайка на болт. Найпростіший варіант, найчастіше зустрічається на старих радянських дрилях і бюджетних моделях.
- Конус Морзе — патрон просто насаджений на конічний хвостовик і тримається за рахунок тертя. Часто додатково фіксується гвинтом усередині патрона.
- Швидкознімне кріплення SDS — тут зазвичай проблем із заклинюванням менше, бо конструкція розрахована на швидку заміну оснащення. Але буває й тут.
Якщо не впевнені, гляньте на маркування на самому патроні — там зазвичай вказано тип різьби, наприклад 1/2″-20UNF або B10, B16. Це вже підказка.
Що знадобиться під рукою
Нічого екзотичного шукати не доведеться. У більшості випадків вистачить того, що є в будь-якій майстерні чи навіть у шухляді на кухні:
- рожковий або газовий ключ;
- шестигранник (якщо всередині патрона є фіксуючий гвинт);
- гумовий або дерев’яний молоток;
- WD-40 або будь-яке інше проникаюче мастило;
- лещата чи тиски, якщо є можливість затиснути дриль;
- невеликий шматок дерева або старе свердло як прокладка.
Іноді допомагає навіть звичайний фен — про нагрівання скажу трохи нижче.

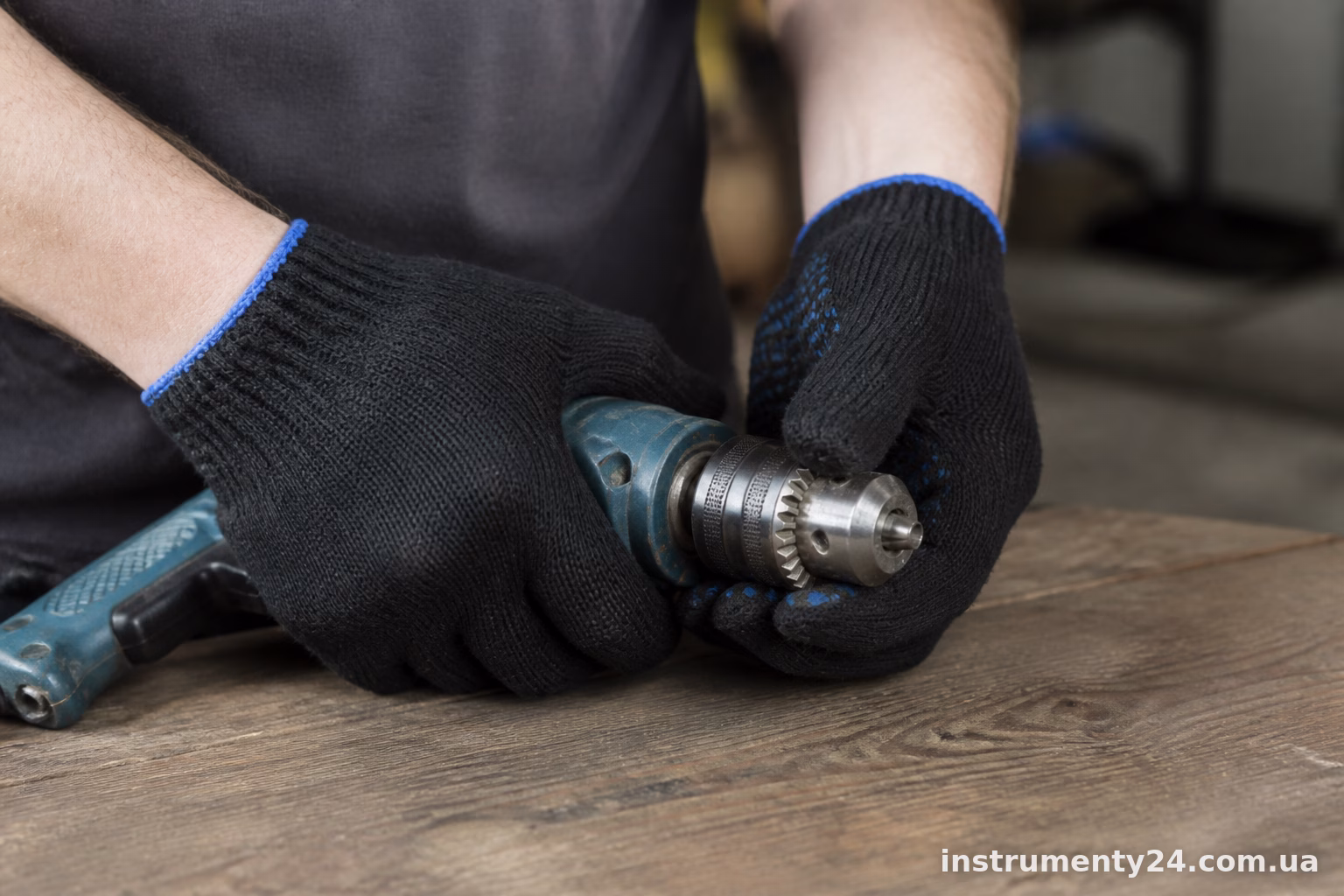

Спосіб перший — розкручуємо на різьбі
Якщо ваш патрон тримається саме на різьбі, алгоритм такий. Затискаєте в патроні шестигранний ключ або старе свердло — щось довге і міцне, за що зручно ухопитись. Потім різким рухом б’єте по цьому ключу, імітуючи удар, як молотком по зубилу. Мета — різко зупинити обертання патрона за інерцією шпинделя.
Технічно це виглядає так: вставляєте шестигранник у патрон, притискаєте до столу чи будь-якої твердої поверхні, і різко провертаєте дриль так, наче хочете відкрутити патрон рукою, водночас притримуючи шестигранник. У багатьох випадках цього достатньо, щоб зрушити патрон з місця.
Не спрацювало — беремо газовий ключ. Обережно захоплюємо патрон за корпус (не за кулачки!) і намагаємось прокрутити проти годинникової стрілки, тримаючи шпиндель нерухомим. Шпиндель можна зафіксувати, розкривши кулачки патрона і вставивши між ними шестигранник упритул до корпусу редуктора — так, щоб він упирався і не давав шпинделю провертатись.
Головне тут — не переборщити із зусиллям. Газовий ключ здатний легко продавити тонкостінний корпус патрона, і тоді доведеться купувати новий замість того, щоб просто його розібрати.
Спосіб другий — прогріваємо метал
Метал розширюється при нагріванні, і це можна використати собі на користь. Прогріваєте місце з’єднання патрона зі шпинделем будівельним феном хвилин 5-10. Звичайний побутовий фен для волосся теж підійде, тільки часу знадобиться більше.
Після прогрівання пробуєте той самий метод з ударом через шестигранник. Різниця температур між зовнішньою частиною патрона і внутрішньою різьбою якраз і дає той невеликий зазор, якого часто бракує для зриву з місця.
Тільки без фанатизму з відкритим вогнем — паяльна лампа тут ні до чого. Пластикові елементи корпусу дриля розтопите швидше, ніж проблему вирішите.
Спосіб третій — для конусного кріплення
Якщо патрон сидить на конусі Морзе, тут своя специфіка. Спочатку перевірте, чи немає всередині патрона фіксуючого гвинта — він розташований на дні, там, де закінчуються кулачки. У більшості випадків цей гвинт має ліву різьбу, тобто відкручується за годинниковою стрілкою, а не проти, як зазвичай. Це одна з найпоширеніших помилок — люди намагаються викрутити гвинт стандартним напрямком і лише сильніше його затягують.
Викрутили гвинт — тепер саме зняття патрона з конуса. Найпростіший варіант: вибити його клином. Береться спеціальний клин (продається в магазинах з інструментом, коштує копійки) або звичайна плоска викрутка достатньої товщини. Клин вставляється в проріз на шпинделі перпендикулярно до осі і акуратно вибивається молотком.
Якщо клина немає під рукою, а патрон конусний і зовсім не піддається, можна спробувати легкі удари молотком через прокладку з дерева безпосередньо по патрону в напрямку від шпинделя. Метод грубуватий, але для дешевих китайських дрилей цілком робочий — там сама конструкція нежорстка.

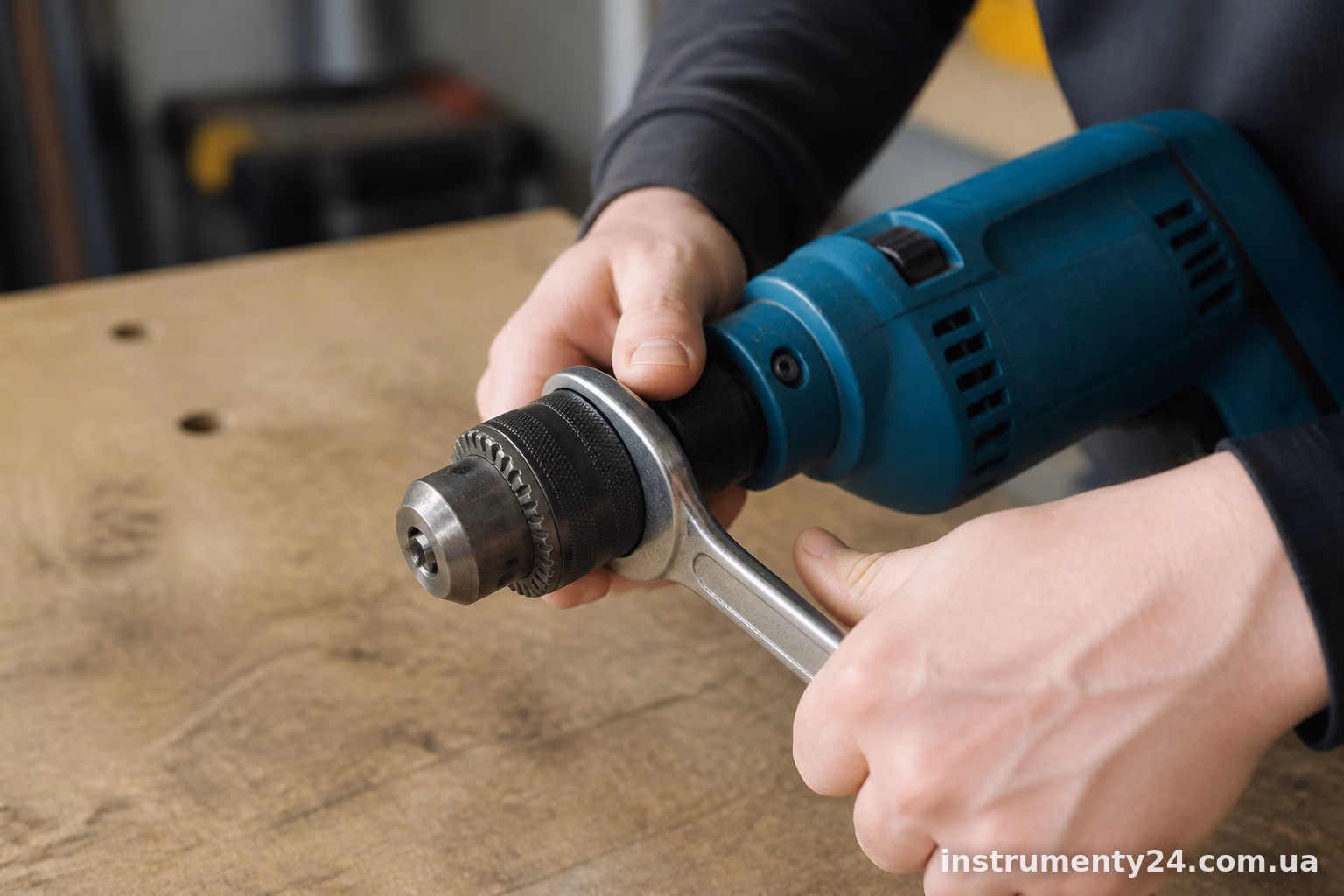

Коли нічого не допомагає
Буває так, що всі перелічені методи випробувані, а патрон і не думає зрушувати з місця. Тоді залишається два варіанти.
Перший — розібрати патрон повністю, знявши кожух і кулачки, добратись до внутрішньої різьби і прочистити її від бруду та іржі WD-40 з подальшою механічною чисткою металевою щіткою. Після такого патрон часто сідає значно легше, і зняти його вже не проблема.
Другий варіант — якщо патрон однозначно вже несправний, розтягнутий чи розбитий, простіше і швидше купити новий. Розрізати старий болгаркою і поставити свіжий часто виходить дешевше за годину нервів і зіпсовану різьбу шпинделя.
Кілька практичних нюансів
Дуже допомагає, якщо перед всіма маніпуляціями капнути кілька крапель проникаючого мастила прямо в місце з’єднання і залишити на 15-20 хвилин, а краще на ніч. Метал за цей час просякає, і зусилля для зняття патрона знижується в рази.
Не варто одразу братись за найгрубіший метод — спочатку легкі спроби, потім поступово нарощуйте силу впливу. Патрон легше зламати, ніж потім знайти на заміну під конкретну модель дриля, особливо якщо дриль вже знята з виробництва років десять тому.
Якщо працюєте з ударним інструментом (перфоратором чи ударним дрилем), перевірте — можливо, там взагалі не потрібно нічого зривати вручну. Деякі моделі мають режим реверсу з підвищеним крутним моментом саме для таких випадків, і патрон зривається просто на низьких обертах у зворотному напрямку.
Як не допустити повторного заклинювання
Профілактика тут проста і не забирає багато часу. Раз на кілька місяців знімайте патрон (поки він ще знімається легко), протирайте різьбу чи конус від пилу, наносьте тонкий шар мастила — підійде звичайне машинне масло чи літол. Зберігайте дриль у сухому місці, а не в гаражі, де взимку конденсат осідає на металі щоночі.
Якщо помітили, що патрон почав крутитись важче, ніж зазвичай — не тягніть, розберіться одразу. Тижнем пізніше ситуація тільки погіршиться, і замість п’яти хвилин з мастилом доведеться витрачати вечір з молотком і феном.
Заклинений патрон — неприємно, але майже завжди вирішувано без походу в сервіс. Головне — не поспішати з молотком одразу, а спочатку розібратися, що саме тримає патрон і чому воно застрягло.
