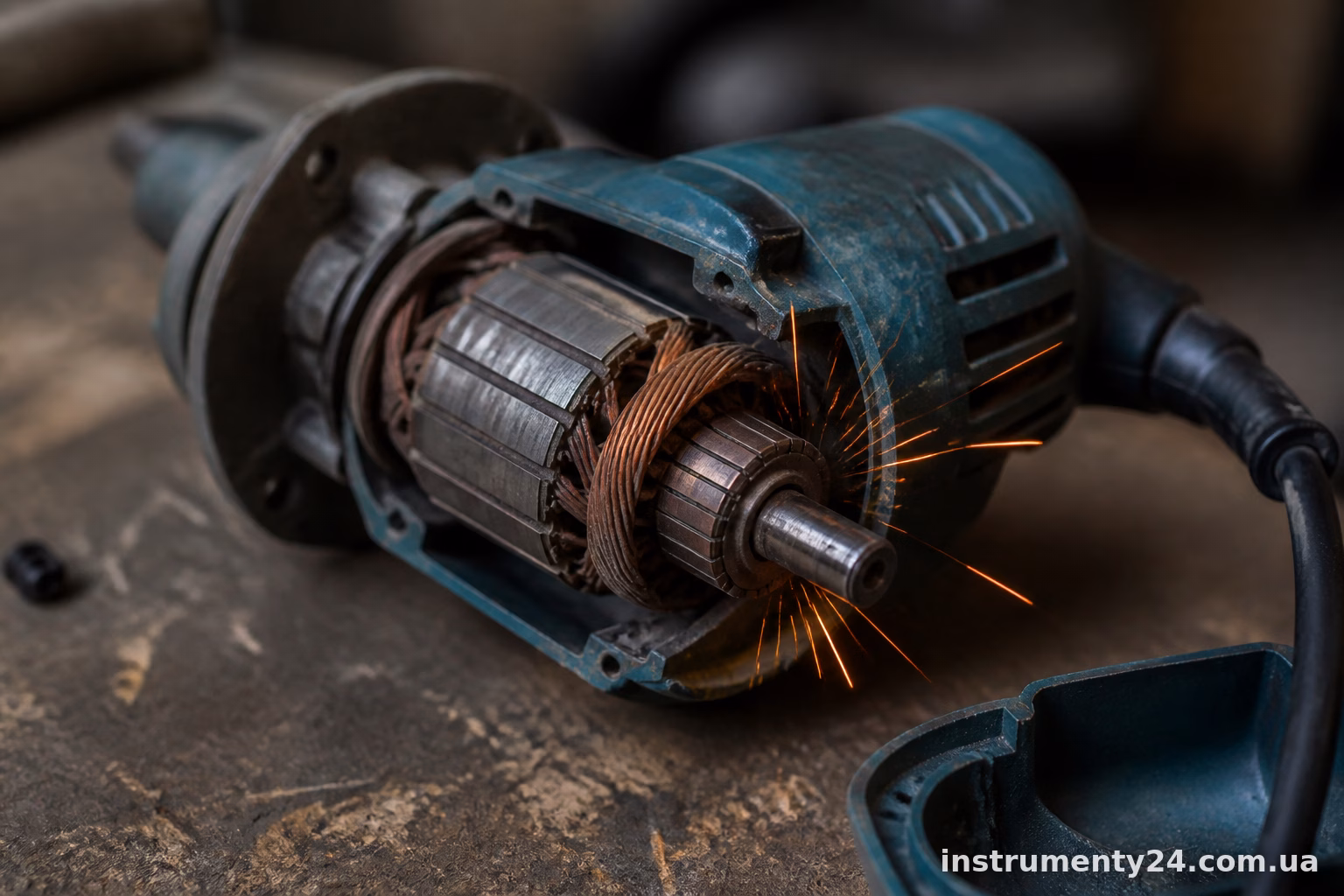

Взяв у руки дриль чи болгарку, а звідти — сніп іскор. Перша реакція — жбурнути інструмент подалі й забути про нього назавжди. Але не поспішайте. Іскріння колекторного двигуна — це не завжди привід для паніки. Іноді це нормальна робота механізму, іноді — перший дзвіночок про те, що щось скоро зламається.
Розберемось, де межа між “так і має бути” і “терміново вимикай з розетки”.
Що взагалі іскрить у двигуні
У більшості ручних електроінструментів — дрилях, болгарках, перфораторах, шліфмашинках — стоїть колекторний двигун. У ньому є щітки (найчастіше графітові або графіто-мідні), які труться об колектор — обертову деталь з мідними пластинами. Саме через цей контакт передається струм на обмотку ротора.
Тертя щітки об колектор при обертанні на швидкості кілька тисяч обертів за хвилину — процес не ідеально гладкий. Контакт то трохи розмикається, то знову замикається, і в цей момент проскакує іскра. Це фізика, а не поломка.
Тому невелике, ледь помітне іскріння всередині корпусу (яке видно крізь вентиляційні прорізи) — норма для абсолютної більшості колекторних двигунів. Особливо це помітно в темряві або при роботі під навантаженням.

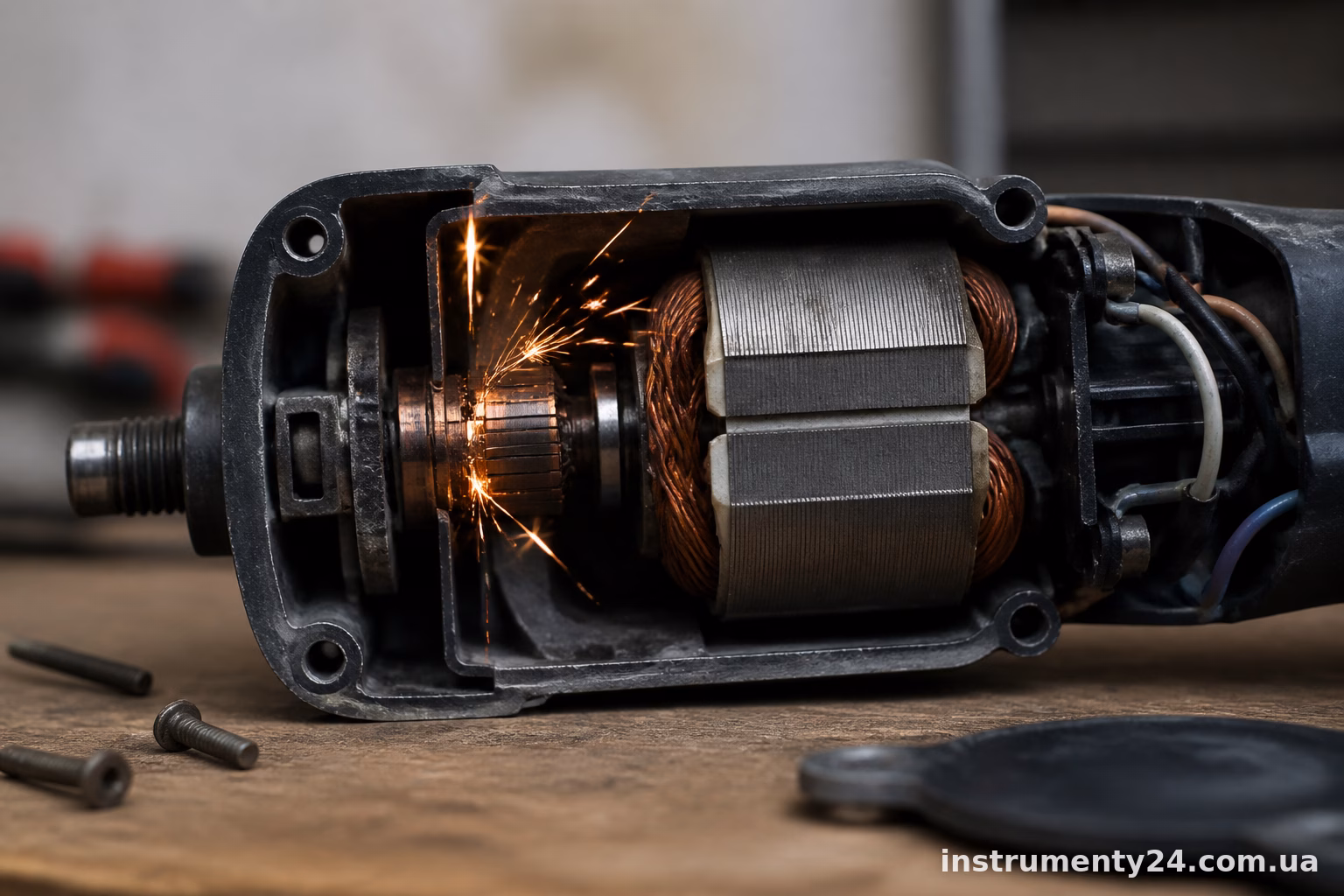

Коли іскріння — це нормально
Ось ситуації, коли не варто хвилюватися:
- невеликі поодинокі іскри видно тільки в темному приміщенні або крізь вентиляційні щілини;
- іскріння з’являється при різкому старті інструмента або при різкій зміні навантаження — наприклад, коли болгарка врізається в метал;
- інтенсивність іскор зростає при роботі “на максимум” — на високих обертах під навантаженням;
- інструмент новий або щітки недавно замінені — під час притирки щіток до колектора іскріння може бути трохи сильнішим перші кілька годин роботи.
Це той випадок, коли інструмент просто працює так, як задумано виробником. У Bosch, Makita, DeWalt та інших виробників у технічних паспортах навіть прямо вказано, що незначне іскріння щіток — нормальне явище для колекторних двигунів.

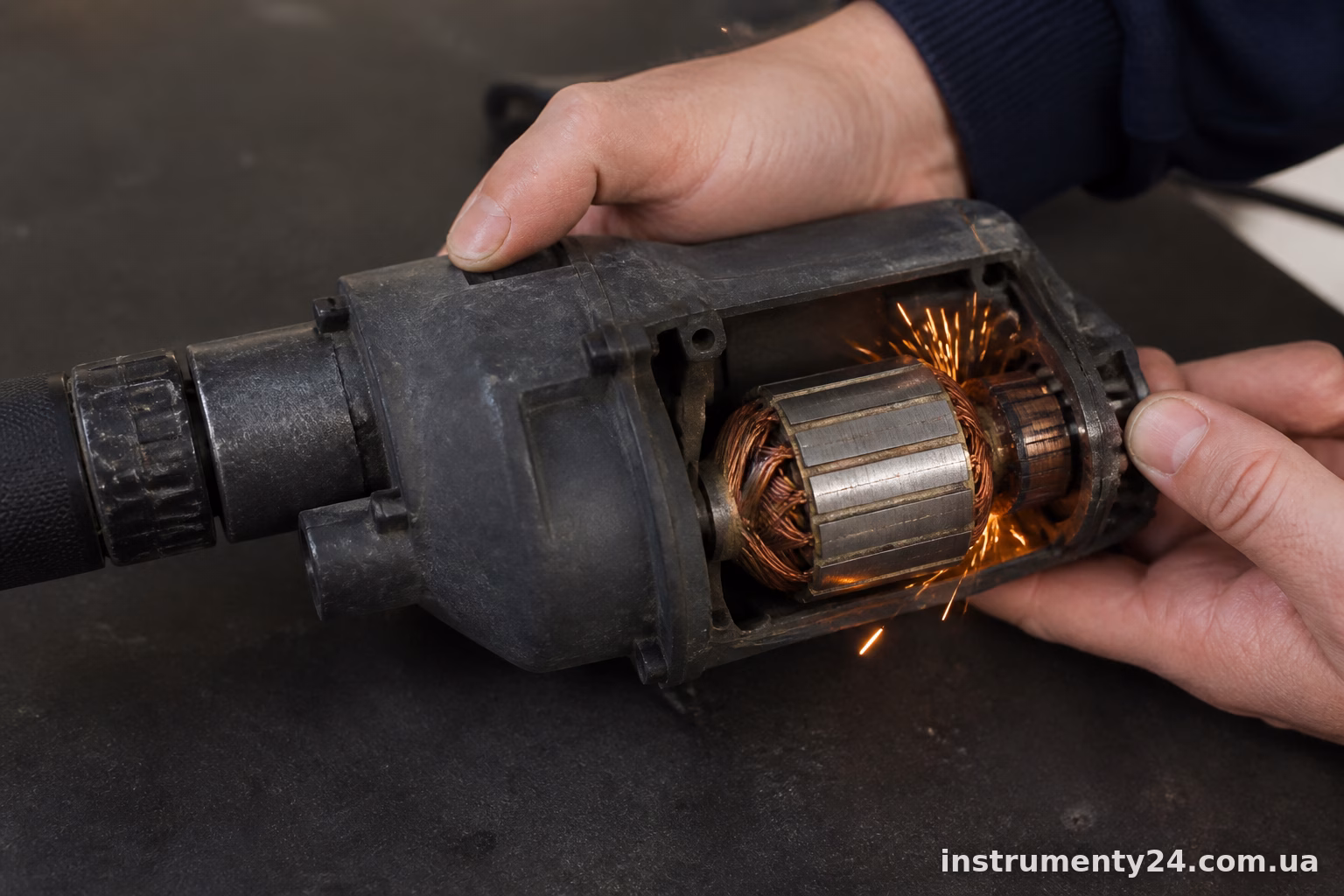

Коли варто насторожитися
А ось тут вже інша розмова. Якщо іскріння перетворилося на справжній феєрверк — з корпусу летять іскри, видно язики полум’я, з’явився запах гару чи горілого пластику — це вже не жарти.
Ознаки небезпечного іскріння:
- іскри виривається з вентиляційних отворів яскравим пучком, помітним навіть при денному світлі;
- інструмент почав “смикатися” при роботі, обороти нестабільні;
- з’явився характерний запах паленої ізоляції або пластику;
- корпус двигуна сильно нагрівається навіть при короткочасній роботі;
- чути тріск або скрегіт зсередини;
- інструмент почав втрачати потужність — свердлить повільніше, ріже слабше.
Якщо бачите хоча б два-три пункти з цього списку одночасно — інструмент краще вимкнути і не запускати, поки не розберетесь у причині.
Основні причини сильного іскріння
Зношені щітки
Найпоширеніша причина. Графітові щітки стираються з часом — це витратний матеріал, як гальмівні колодки в авто. Коли щітка стає занадто короткою, вона гірше притискається до колектора пружиною, контакт стає нестабільним, і замість легкого тертя виникає справжнє іскріння з підгоранням.
Перевірити просто: розкрутити корпус (або дістати щіткотримачі через спеціальні кришечки збоку, якщо конструкція це дозволяє) і подивитися на довжину графітового стержня. Якщо залишилось менше 5-6 мм — час міняти.
Забруднений або зношений колектор
Колектор з часом покривається нальотом — сумішшю графітового пилу зі щіток і продуктів окислення міді. Цей наліт заважає нормальному контакту, і струм починає “пробиватися” через нього іскрами.
Іноді проблема серйозніша — колектор виробляється нерівномірно, з’являються борозенки між пластинами або сама поверхня стає горбистою. Тут вже простим протиранням не обійтись, потрібна проточка на верстаті або заміна якоря цілком.
Міжвиткове замикання в обмотці
Це вже серйозніше. Якщо ізоляція обмотки ротора пошкоджена (перегрів, вологість, механічне пошкодження), виникає коротке замикання між витками. Двигун при цьому може іскрити нерівномірно — то сильніше, то слабше, часто з одним характерним потріскуванням на певній ділянці обертання ротора.
Такий дефект своїми руками не полагодити — потрібна перемотка якоря або його заміна.
Перевантаження інструмента
Банальна, але часта причина. Заставили дриль свердлити бетон коронкою великого діаметра без пауз на охолодження — двигун перегрівся, щітки почали іскрити сильніше, бо зросло навантаження на колектор. Дайте інструменту відпочити хвилин 10-15, і якщо іскріння повернулось до норми — справа саме в цьому.
Волога всередині корпусу
Актуально для тих, хто працює на вулиці або в сирому підвалі. Волога потрапляє на колектор чи обмотку, знижує опір ізоляції, і замість чіткого контакту виникає хаотичне іскріння з тріском. У такому випадку інструмент варто просушити в теплому сухому місці добу-дві перед наступним використанням.

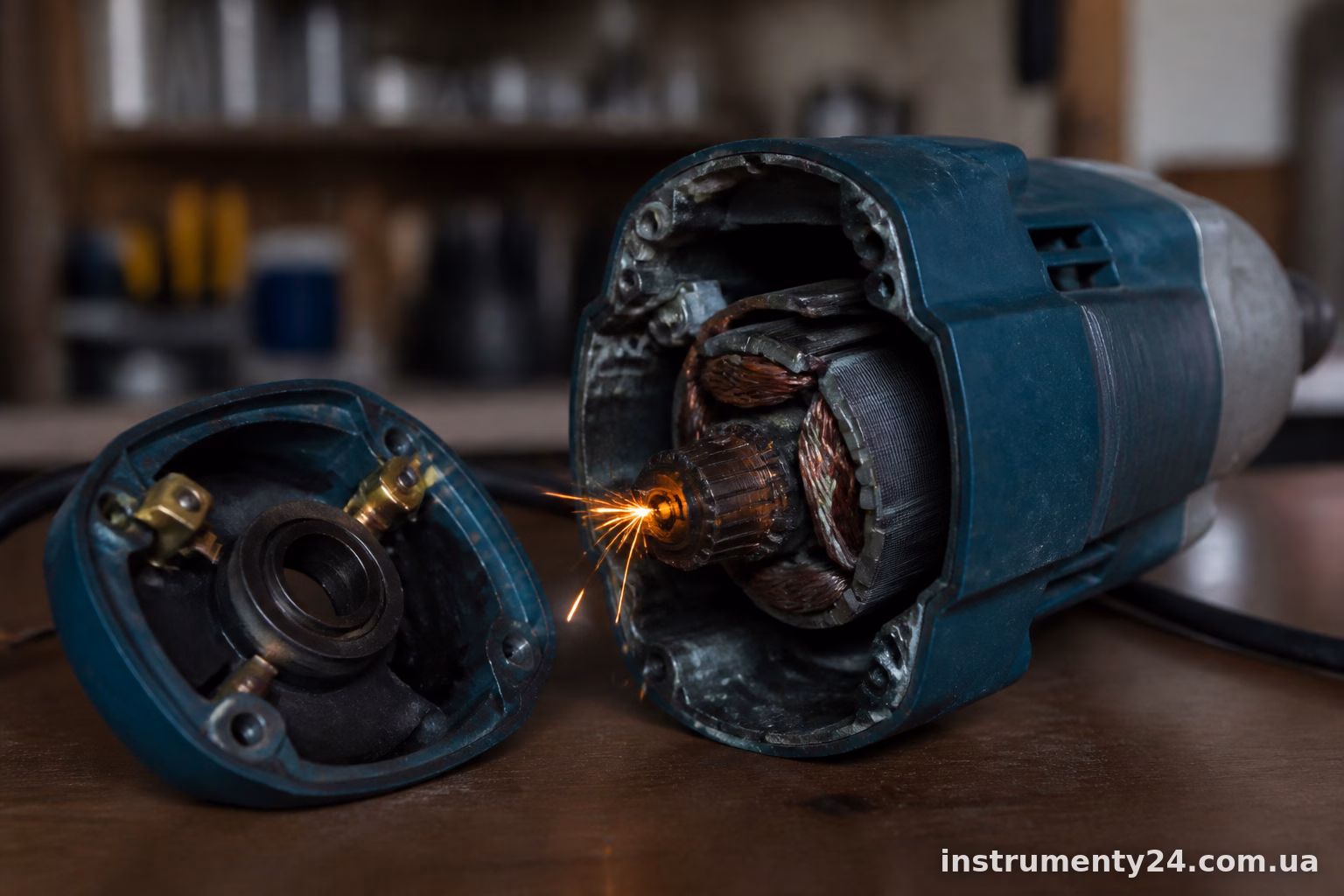

Чи це небезпечно насправді
Так, буває небезпечно. Сильне іскріння — це не тільки ознака поломки, а й реальний ризик:
Перше — можливе загоряння. Особливо якщо інструмент використовується поруч з горючими матеріалами, тирсою, розлитим паливом чи розчинниками. Одна яскрава іскра з болгарки біля бензину — і наслідки можуть бути дуже неприємними.
Друге — ураження струмом. Якщо іскріння спричинене пробоєм ізоляції на корпус, є ризик, що на металевих частинах інструмента з’явиться напруга. Тримаєте болгарку мокрими руками — і отримуєте удар струмом.
Третє — остаточний вихід з ладу двигуна. Якщо продовжувати працювати на несправному інструменті, іскріння часто “з’їдає” колектор до непридатного стану, і замість заміни щіток за 100-150 гривень доведеться купувати новий якір — а це вже суттєва частина вартості всього інструмента.
Що робити, якщо інструмент іскрить
Спочатку — вимкнути й дати охолонути. Не намагайтеся розібратися в причині, поки корпус гарячий.
Потім оглянути щітки. Це найпростіша і найдешевша деталь для заміни, і в 70% випадків саме вони — джерело проблеми. Купити комплект щіток для конкретної моделі можна в спеціалізованих магазинах або замовити на маркетплейсах — коштують копійки порівняно з новим двигуном.
Якщо щітки нормальні, а іскріння залишилось — варто перевірити колектор на предмет забруднення чи зносу. Легкий наліт можна прибрати дрібним наждачним папером (нульовкою), акуратно протерши поверхню при знятому якорі.
Якщо ж проблема глибша — тріск, запах гару, нестабільні оберти — краще віднести інструмент до сервісного центру. Самостійна перемотка обмотки без досвіду може закінчитись ще гіршою поломкою або навіть травмою.
І головне правило — ніколи не ігноруйте сильне іскріння в надії, що “само пройде”. Не пройде. У кращому випадку доведеться міняти щітки, у гіршому — купувати новий інструмент або ризикувати здоров’ям.
Іскріння двигуна — штука двояка. Легке мерехтіння всередині корпусу — це просто фізика роботи колекторного двигуна, з нею нічого робити не треба. А ось яскравий сніп іскор, запах гару чи тріск — це вже сигнал зупинитися і розібратися, поки дешева заміна щіток не перетворилась на дорогий ремонт або, гірше, на пожежу в майстерні.
